Descripción

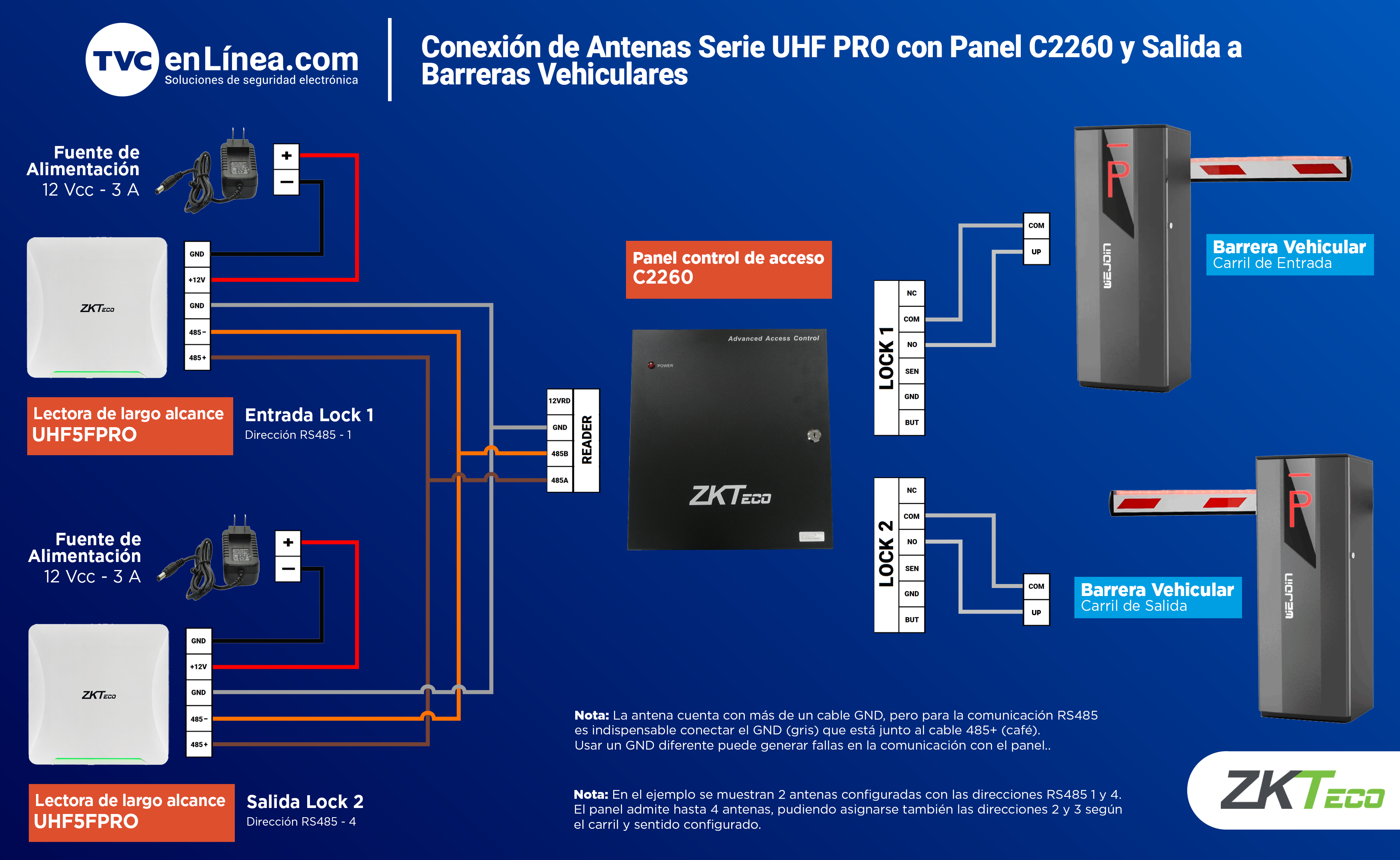

El diagrama muestra la integración de lectoras UHF de largo alcance (UHF5FPRO) con un panel de control de acceso C2260, permitiendo el control automatizado de barreras vehiculares de entrada y salida mediante comunicación RS485.
El sistema permite identificar vehículos mediante antenas UHF y accionar las barreras correspondientes según el sentido (entrada/salida).
Conexión de Antenas Serie UHF PRO con Panel C2260 y Salida a Barreras Vehiculares
Componentes y etiquetas:
Fuente de Alimentación 12 Vcc - 3 A (x2)
Lectora de largo alcance UHF5FPRO (x2)
Panel control de acceso C2260
Advanced Access Control
Entrada Lock 1 – Dirección RS485 - 1
Salida Lock 2 – Dirección RS485 - 4
Barrera Vehicular – Carril de Entrada
Barrera Vehicular – Carril de Salida
Terminales en lectoras:
GND
+12V
GND
485-
485+
Terminales en panel (Reader):
12VRD
GND
485B
485A
Terminales en LOCK 1 / LOCK 2:
NC
COM
NO
SEN
GND
BUT
Terminales en barreras:
COM
UP
Notas:
Nota: La Antena cuenta con más de un cable GND, pero para la comunicación RS485 es indispensable conectar el GND (gris) que está junto al cable 485+ (café). Usar un GND diferente puede generar fallas en la comunicación con el panel.
Nota: En el ejemplo se muestran 2 antenas configuradas con las direcciones RS485 1 y 4. El panel admite hasta 4 antenas, pudiendo asignarse también las direcciones 2 y 3 según el carril y sentido configurado.
Componentes del sistema
2 × Lectoras UHF5FPRO (antenas de largo alcance)
2 × Fuentes de alimentación 12 Vcc – 3 A
1 × Panel de control de acceso C2260 (ZKTeco)
2 × Barreras vehiculares (entrada / salida)
Cableado de comunicación RS485
Cableado de alimentación
Interfaces y terminales
Dispositivo | Interfaz / Terminal | Descripción |
|---|---|---|
Lectora UHF | +12V / GND | Alimentación |
Lectora UHF | 485+ / 485- | Comunicación RS485 |
Panel C2260 | 12VRD | Alimentación lector |
Panel C2260 | GND | Tierra común |
Panel C2260 | 485A / 485B | Comunicación RS485 |
Panel C2260 | NC / NO / COM | Relé de salida |
Panel C2260 | SEN | Sensor |
Panel C2260 | BUT | Botón |
Barrera | COM / UP | Entrada de activación |
Protocolos de comunicación
RS485 (comunicación entre lectoras UHF y panel C2260)
Arquitectura / Flujo del proceso
Alimentación
Cada lectora UHF5FPRO se alimenta mediante una fuente independiente de 12 Vcc – 3 A.
Comunicación RS485
Las lectoras se conectan al panel C2260 mediante bus RS485:
485+ → 485A
485- → 485B
GND común
Direccionamiento
Cada antena tiene una dirección RS485:
Antena 1 → Dirección 1 (Entrada)
Antena 2 → Dirección 4 (Salida)
Lectura de tags
La antena detecta un tag UHF y envía la información al panel.
Decisión del panel
El panel valida el acceso según configuración.
Activación de salida
El panel activa el relé correspondiente:
LOCK 1 → Barrera de entrada
LOCK 2 → Barrera de salida
Accionamiento de barrera
Se cierra el contacto entre COM y NO (o NC según configuración), enviando señal a la barrera (UP).
Conexiones detalladas
Alimentación lectoras
Dispositivo | Terminal | Fuente | Terminal |
|---|---|---|---|
Lectora UHF | +12V | Fuente 12V | + |
Lectora UHF | GND | Fuente 12V | - |
Comunicación RS485
Lectora UHF | Terminal | Panel C2260 | Terminal |
|---|---|---|---|
Lectora 1 | 485+ | Panel | 485A |
Lectora 1 | 485- | Panel | 485B |
Lectora 1 | GND | Panel | GND |
Lectora 2 | 485+ | Panel | 485A |
Lectora 2 | 485- | Panel | 485B |
Lectora 2 | GND | Panel | GND |
Conexión panel a barreras
LOCK 1 → Barrera de entrada
Panel C2260 | Terminal | Barrera Entrada | Terminal |
|---|---|---|---|
LOCK1 | COM | Barrera | COM |
LOCK1 | NO | Barrera | UP |
LOCK 2 → Barrera de salida
Panel C2260 | Terminal | Barrera Salida | Terminal |
|---|---|---|---|
LOCK2 | COM | Barrera | COM |
LOCK2 | NO | Barrera | UP |
Explicación técnica
El sistema funciona mediante un esquema maestro-esclavo donde:
Las lectoras UHF operan como dispositivos esclavos en RS485.
El panel C2260 actúa como maestro, gestionando múltiples antenas (hasta 4).
Comunicación
RS485 permite comunicación diferencial robusta para largas distancias.
Es fundamental mantener la polaridad:
485A ↔ 485+
485B ↔ 485-
Control de acceso
El panel procesa los IDs leídos por las antenas.
Dependiendo de la dirección RS485, identifica si corresponde a entrada o salida.
Salidas de relé
Las salidas LOCK funcionan como contactos secos.
Activan la barrera mediante cierre de circuito (COM → NO).
Alimentación
Las antenas requieren alimentación independiente.
El panel no alimenta directamente las lectoras (usa 12VRD solo como referencia/interfaz).
Consideraciones importantes
✔ Usar el GND correcto (gris junto a 485+) para RS485
✔ No mezclar GND de alimentación con GND de comunicación incorrectamente
✔ Respetar polaridad RS485 (A/B)
✔ Configurar correctamente la dirección RS485 en cada antena
✔ El panel soporta hasta 4 antenas
✔ Verificar compatibilidad de voltaje (12 Vcc)
✔ Las salidas LOCK son contactos secos (NO/NC/COM)
✔ Confirmar lógica de la barrera (entrada UP)
Resumen rápido
✔ Antenas alimentadas a 12 Vcc
✔ Comunicación RS485 correctamente cableada
✔ Direcciones RS485 configuradas (1 y 4)
✔ Panel C2260 conectado a lectoras
✔ Salidas LOCK conectadas a barreras
✔ Señal COM/NO hacia entrada UP
✔ GND de comunicación correcto utilizado
✔ Sistema listo para control de acceso vehicular 🚗
