Marca: Dahua
Tecnología: Control de Acceso / Videoportero IP
Subtecnología: Módulo de expansión de segunda puerta mediante RS-485
Tipo de artículo: Guía técnica / Integración y configuración
Nivel técnico: Intermedio
Tiempo estimado: 10–15 minutos
Autor: TVC Ingeniería
Componentes: DHI-DEE1010B-S2, terminal de acceso o VTO compatible, cerradura eléctrica o magnética, botón de salida, sensor de puerta, lector de tarjetas, fuente 12 VDC
Tags: Dahua, DHI-DEE1010B-S2, DEE1010B, RS-485, segunda puerta, videoportero, control de acceso, cerradura
Información

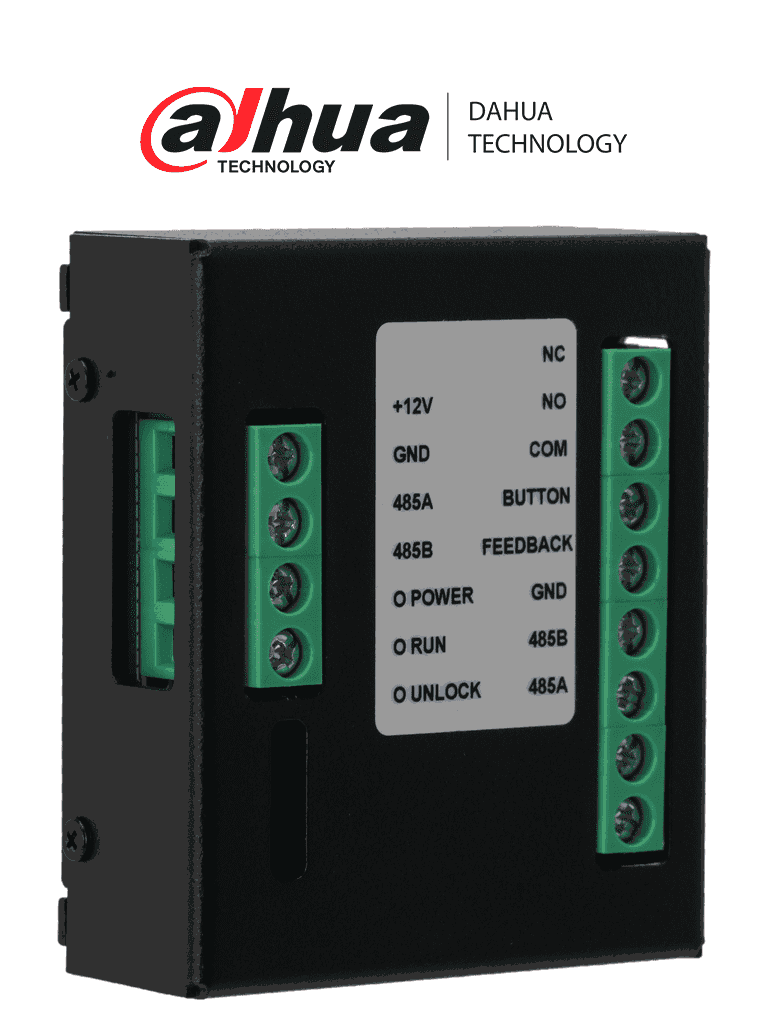

El módulo DHI-DEE1010B-S2 es una interfaz de control de acceso diseñada para ampliar las capacidades de apertura de puertas y conexión de lectores adicionales en los frentes de calle y monitores de la línea IP y analógica de Dahua.
Posibles Fallos
La segunda puerta no abre.
El módulo no funciona después de conectarlo.
El botón de salida no libera la puerta.
La cerradura permanece abierta.
El lector o tarjeta no genera la apertura esperada.
No existe comunicación entre el DHI-DEE1010B-S2 y el equipo principal.
Causas Probables
Función de módulo de seguridad o segunda cerradura deshabilitada.
Cableado RS-485 incorrecto.
Problemas en la conexión del lector, botón o sensor de puerta.
Tarjeta sin autorización, vencida o fuera del horario permitido.
Alimentación incorrecta o inestable.
Configuración incompatible entre el módulo y el VTO o terminal principal.
Paso a paso de solución
Conexión Física (RS485 y Alimentación):
Conecta el puerto RS485 del módulo (A/B) al puerto RS485 correspondiente del frente de calle principal o monitor interior.
Alimenta el módulo utilizando una fuente de corriente directa regulada de 12V DC / 1A.
Asegúrate de configurar correctamente los interruptores DIP (DIP Switch) en el módulo para asignarle la dirección ID adecuada según la jerarquía del sistema.
Inicialización y Conexión en ConfigTool:
Abre la herramienta ConfigTool en tu PC conectada a la misma red local.
Localiza el dispositivo principal (frente de calle o monitor maestro) al cual se encuentra enlazado por RS485 el módulo DHI-DEE1010B-S2.
Configuración de Salidas de Relevador y Lectores:
Ingresa a la interfaz web del equipo principal mediante el navegador o directamente desde ConfigTool.
Navega a la ruta: Configuración Local / Red > Control de Acceso / Videoportero > Dispositivo de Control de Acceso (Access Control).
Habilita el puerto RS485 y selecciona el protocolo correspondiente para el módulo DEE1010B-S2.
Configura las salidas de relevador (Relay Output) para definir el tiempo de apertura de la chapa y asocia los lectores de tarjetas o dispositivos de control de acceso auxiliares conectados al módulo.
Validación de Apertura mediante DMSS:
Una vez enlazado el módulo, realiza una prueba de apertura de puerta remota desde la aplicación móvil DMSS para verificar la correcta respuesta del relevador.
Para realizar la ampliación de puertas y conectar dispositivos auxiliares mediante el módulo de expansión de relevador DHI-DEE1010B-S2, este componente es totalmente compatible dentro del ecosistema de videoportero y control de acceso IP de Dahua. Los equipos principales con los que se vincula mediante el bus RS-485 incluyen:
Frentes de Calle IP (VTO): Modelos principales de la serie modular y antivandálica que cuentan con puerto RS-485 para integración de módulos de expansión (como la serie VTO4202F y frentes de calle de montaje en superficie compatibles).
Monitores de Interior (VTH): Pantallas maestras IP de Dahua que soportan la gestión de periféricos y aperturas secundarias.
Lectores Auxiliares y Dispositivos de Apertura: Compatible con lectores de tarjetas o biométricos secundarios conectados por Wiegand o RS-485 al mismo bus, así como chapas magnéticas, chapas eléctricas y botones de salida conectados directamente a sus relevadores.
Sugerencias
Identificar y etiquetar RS-485 A/B antes de energizar.
Mantener el módulo protegido contra humedad, polvo y manipulación.
Verificar primero alimentación y comunicación antes de conectar la cerradura.
No asumir que disponer de RS-485 garantiza compatibilidad; el equipo principal debe soportar la función de módulo de seguridad o segunda cerradura.
Mantener firmware actualizado con versiones oficiales de Dahua.
Estandarización de Equipos
Utilizar el DHI-DEE1010B-S2 como módulo homologado para expansión de segunda puerta en soluciones Dahua compatibles. Documentar siempre alimentación, polaridad RS-485, tipo de cerradura, configuración NO/NC y función habilitada en el equipo principal.
Equipos Compatibles
Como referencias documentadas por TVC:
DHI-VTO2111D-P-S2
DHI-VTO2211G-WP
DHI-VTO2201F-P
DHI-VTO2101E-P-S2
DHI-VTO2202F-P
Cerradura magnética DHI-ASF280A-V1
Cerradura eléctrica DHI-ASF601A
La compatibilidad final debe validarse según modelo, firmware y soporte de la función de segunda puerta.
No Compatibles
Equipos sin RS-485.
Terminales o VTO que no permitan habilitar módulo de seguridad o segunda cerradura.
Periféricos con alimentación eléctrica incompatible.
Sistemas de terceros sin integración validada con el protocolo y funciones requeridas.
