# TVC | Redes | Fibra Óptica | Guía Técnica | CCTV / Switches SFP | Solución conexion de fibra optica de tipo BUS
Marca: TVC
Tecnología: Redes
Subtecnología: Fibra óptica / SFP / CCTV
Tipo de artículo: Guía técnica
Nivel técnico: Intermedio
Tiempo estimado: 2 minutos
Autor: Manuel Cavazos
Componentes: Switch principal con puertos SFP, transceptores SFP, jumpers SC/UPC-SC/UPC, acopladores SC/UPC, caja de distribución óptica, conectores SC/UPC, cableado de fibra óptica exterior, cámaras IP, switches SFP por zona
Tags: fibra óptica, punto a punto, tipo BUS, SFP, SC/UPC, CCTV, cámaras IP, redes, switch, cableado exterior
## Equipos Compatibles:
La presente solución corresponde a una implementación de conectividad de red mediante una arquitectura punto a punto utilizando fibra óptica, diseñada para distribuir comunicación desde una zona principal hacia múltiples zonas remotas identificadas como:
SWITCH PRINCIPAL
│
├─ Zona 1
│ ├─ Cámaras A
│ ├─ Cámaras B
│ └─ Cámaras F
│
├─ Zona 2
│ └─ Cámaras C
│
├─ Zona 3
│ └─ Cámaras D
│
└─ Zona 4
└─ Cámaras E
La distribución de la red se realiza desde un Switch Principal, el cual concentra y administra la comunicación hacia las diferentes áreas mediante enlaces de fibra óptica y una metodología tipo BUS, permitiendo una expansión ordenada y eficiente de la infraestructura.
- Switch principal administrable o no administrable con puertos SFP.
- Switches SFP remotos por zona.
- Cámaras IP conectadas por UTP en cada zona.
- Transceptores SFP compatibles con los switches utilizados.
- Infraestructura óptica con conectores SC/UPC.
¿Qué conforma la solución?
La solución está integrada por diferentes elementos activos y pasivos de conectividad, los cuales trabajan en conjunto para garantizar una transmisión estable, segura y de alta velocidad.
1. Switch Principal con Puertos SFP
El punto de inicio de la red es un switch principal administrable o no administrable con puertos SFP, encargado de enviar la señal de datos hacia las distintas zonas remotas.
Función:
Centralizar la comunicación.
Distribuir tráfico de red.
Permitir enlaces por fibra óptica mediante módulos SFP.
2. Transceptores SFP
Los transceptores SFP convierten la señal eléctrica proveniente del switch en señal óptica para su transmisión sobre fibra óptica.
Función:
Permitir enlaces de larga distancia.
Reducir interferencias electromagnéticas.
Mejorar estabilidad y velocidad de transmisión.
3. Jumpers de Fibra Óptica SC/UPC – SC/UPC
Los jumpers son cables de interconexión utilizados entre los transceptores SFP y los puntos de distribución óptica.
Función:
Realizar conexiones rápidas y organizadas.
Facilitar mantenimiento y reemplazo.
Garantizar baja pérdida óptica.
4. Acopladores SC/UPC
Los acopladores permiten unir dos conectores de fibra óptica SC/UPC de forma segura.
Función:
Extender conexiones ópticas.
Mantener continuidad de señal.
Facilitar interconexiones en cajas de distribución.
5. Caja de Distribución Óptica
La caja de distribución funciona como punto intermedio donde se organiza y divide la conexión principal hacia las demás zonas.
Función:
Proteger empalmes y conexiones.
Distribuir señal hacia múltiples destinos.
Mantener orden y administración del cableado.
6. Conectores SC/UPC
Los conectores SC/UPC son terminaciones ópticas utilizadas para asegurar una correcta conexión entre los diferentes elementos de fibra.
Función:
Garantizar alineación óptica.
Minimizar pérdidas de señal.
Facilitar instalación y mantenimiento.
7. Cableado de Fibra Óptica Exterior
La fibra óptica es el medio principal de transmisión utilizado para interconectar todas las zonas. Puede ser de distintos tipos dependiendo del escenario y con diferentes cantidades de hilos de Fibra.
Ventajas:
Alta velocidad de transmisión.
Mayor alcance.
Inmunidad al ruido eléctrico.
Alta estabilidad en exteriores e instalaciones industriales.
## No Compatibles:
No especificado.
## Posibles fallos:
- Pérdida de comunicación entre zonas remotas.
- Degradación de señal por mala conexión óptica.
- Interrupción del enlace por empalmes o acopladores defectuosos.
- Fallas por uso de módulos SFP no compatibles.
- Desorden o mala administración del cableado en cajas de distribución.
## Causas Probables:
- Conectores SC/UPC mal alineados o sucios.
- Jumper de fibra dañado.
- Transceptor SFP incompatible o defectuoso.
- Acoplador SC/UPC mal instalado.
- Fibra óptica exterior dañada.
- Mala distribución física de la topología tipo BUS.
## Paso a paso de solución:
1. Instalar un switch principal con puertos SFP como punto central de comunicación.
2. Colocar transceptores SFP para convertir la señal eléctrica en señal óptica.
3. Conectar jumpers SC/UPC desde los SFP hacia la caja de distribución óptica.
4. Usar acopladores SC/UPC para extender y mantener continuidad de la señal.
5. Tender fibra óptica exterior hacia las zonas remotas.
6. En cada zona, terminar la fibra en caja de distribución óptica.
7. Conectar jumper SC/UPC desde la caja hacia el switch SFP remoto.
8. Conectar las cámaras IP por UTP al switch de cada zona.
9. Repetir la distribución para Zona 2, Zona 3 y Zona 4.
10. Verificar continuidad óptica, comunicación de red y tráfico de cámaras.
SWITCH SFP PRINCIPAL
├─ UTP → Cámaras A, B y F
├─ Jumper → Caja → Acoplador
├─ Fibra Óptica Exterior
│
└─ Acoplador → Caja → Jumper
├─ SWITCH SFP ZONA 2
│ ├─ UTP → Cámaras C
│ ├─ Jumper → Caja → Acoplador
│ ├─ Fibra Óptica Exterior
│
└─ Acoplador → Caja → Jumper
├─ SWITCH SFP ZONA 3
│ ├─ UTP → Cámaras D
│ ├─ Jumper → Caja → Acoplador
│ ├─ Fibra Óptica Exterior
│
└─ Acoplador → Caja → Jumper
└─ SWITCH SFP ZONA 4
└─ UTP → Cámaras E
## Sugerencias:
- Utilizar fibra óptica exterior adecuada para instalaciones industriales o exteriores.
- Validar compatibilidad entre switch y módulos SFP antes de instalar.
- Mantener ordenados los empalmes y conexiones dentro de las cajas ópticas.
- Usar conectores y acopladores SC/UPC para reducir pérdidas.
- Documentar cada zona y cada hilo de fibra utilizado.
- Considerar la topología tipo BUS cuando se requiera reducir cableado independiente.
- Esta arquitectura permite expansión futura hacia nuevas zonas o dispositivos.
¿Por qué se utilizó esta conexión?
Esta arquitectura fue implementada debido a las siguientes ventajas:
Reduce la cantidad de cableado independiente necesario para cada zona.
Permite aprovechar una línea principal de distribución en lugar de múltiples enlaces individuales.
La metodología BUS facilita agregar nuevas zonas o dispositivos futuros.
Centraliza la administración desde un único punto principal.
La fibra óptica permite mantener enlaces estables a largas distancias sin degradación significativa.
## Referencias visuales:

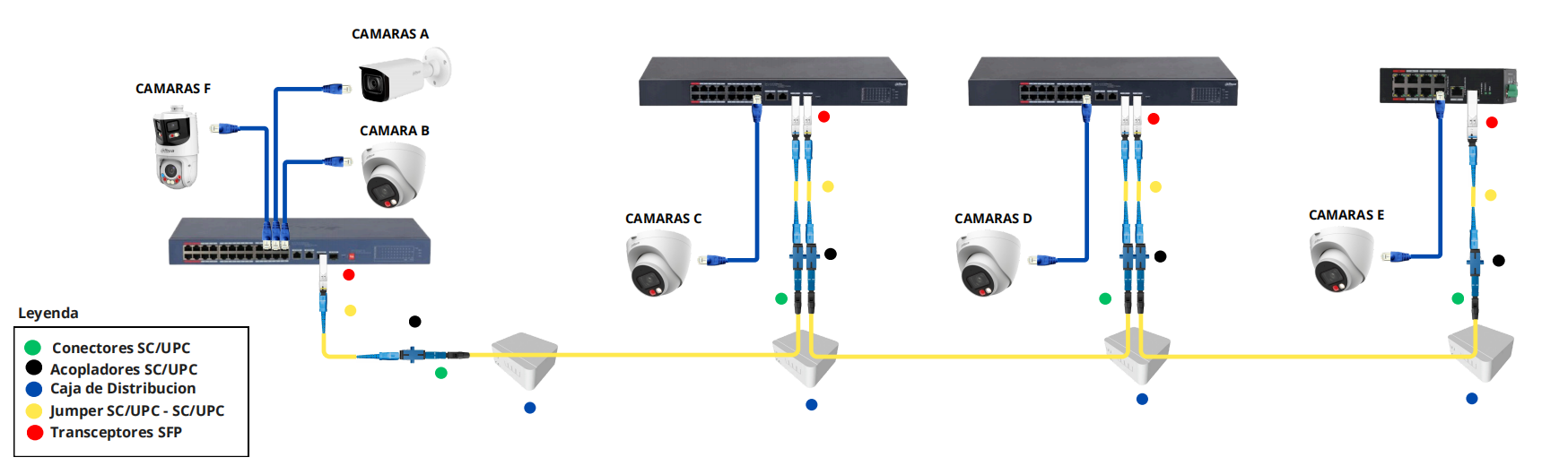

- Imagen del artículo: diagrama de distribución de red desde switch principal hacia zonas con cámaras.
- URL de referencia: https://foro.tvc.mx/docs/solucion-punto-a-punto-fibra-optica
