COMMAX | Intercomunicación | Sistema JNS | Guía de Instalación | JNS-PSM / JNS-4CS / JNS-70MN | Expansión de subestaciones de cama
Marca: COMMAX
Tecnología: Intercomunicación
Subtecnología: Sistema de llamado de enfermería (Nurse Call)
Tipo de artículo: Guía de conexión
Nivel técnico: Medio
Tiempo estimado: 30 minutos
Componentes: Unidad central JNS-PSM, Subestaciones de cama JNS-4CS, Unidad de intercomunicación JNS-70MN, Cableado 4 hilos (T/DATA, R/RST, GND, 24V)
Tags: commax, jns-psm, jns-4cs, intercom, enfermería, cableado, instalación

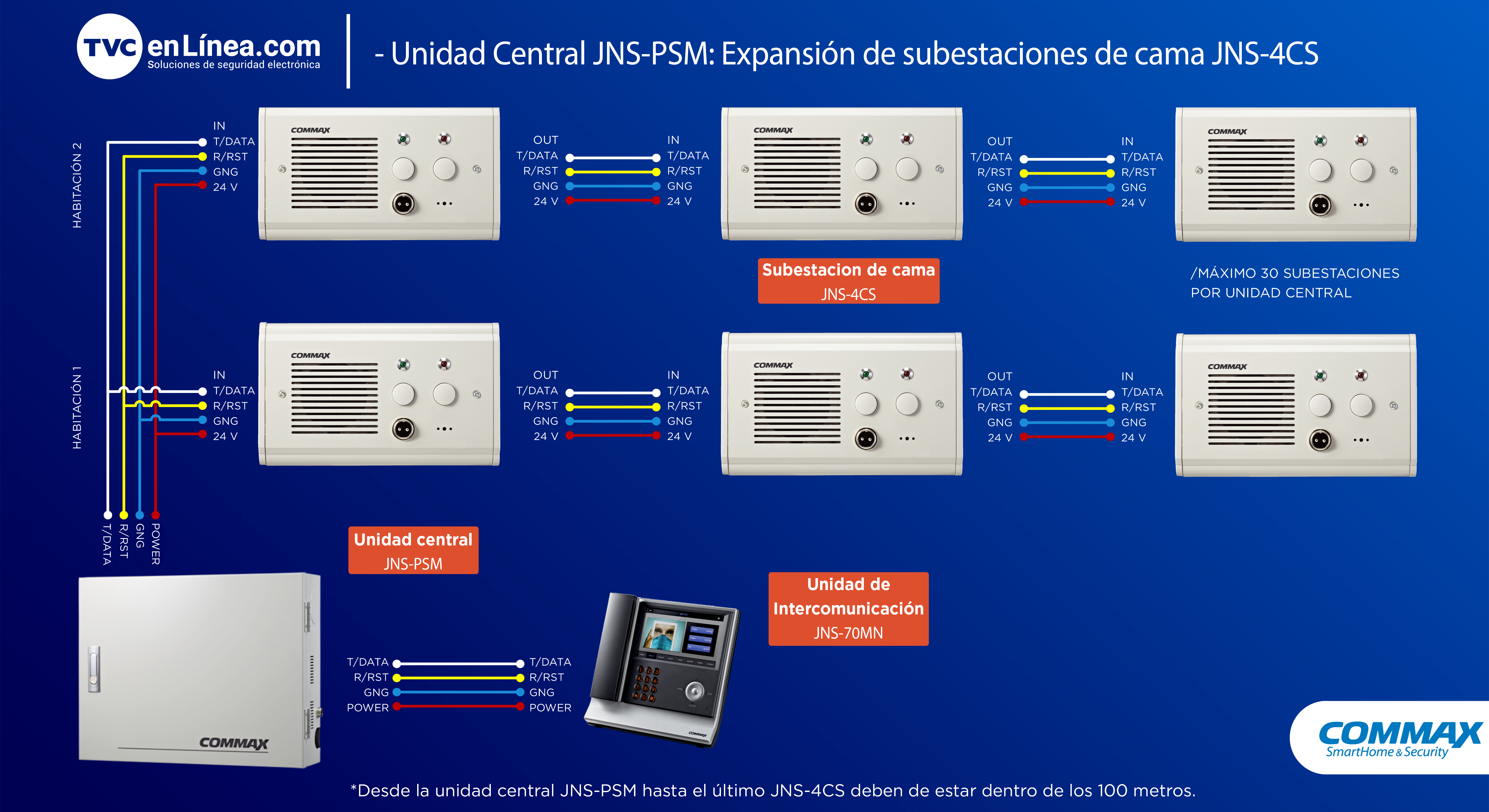

Diagrama de conexión del sistema de llamado de enfermería
Posibles Fallos:
- No hay comunicación entre subestaciones
- Subestaciones sin alimentación
- Fallo en llamadas desde cama
- Intercomunicador sin respuesta
Causas Probables:
- Cableado incorrecto en T/DATA o R/RST
- Inversión de polaridad en alimentación (24V)
- Distancia mayor a 100 metros
- Conexiones flojas o mal ponchadas
Paso a paso de solución:
- Identificar las conexiones de la unidad central (JNS-PSM):
1.POWER, 2.GND, 3.R/RST, 4.T/DATA para JNS-4CS - Cableado hacia subestaciones (JNS-4CS):
Conectar en paralelo a la unidad central, respetando señales:
24V - 1.POWER, GND - 2.GND, R/RST - 3.R/RST, T/DATA - 4.T.DATA - Interconexión entre subestaciones:
Utilizar salidas IN/OUT para expansión
Mantener continuidad en las 4 líneas - Conexión del intercomunicador (JNS-70MN):
Conectar directamente a la unidad central con los mismos 4 hilos - Verificación del sistema:
- Confirmar alimentación en cada subestación
- Consideraciones importantes:
Máximo 30 subestaciones por unidad central
Distancia máxima total: 100 metros (Desde la unidad central hasta la ultima subestación)
Referencias visuales:
Diagrama muestra conexión en bus de múltiples subestaciones
Identificación clara de líneas:
Azul: T/DATA
Amarillo: R/RST
Negro: GND
Rojo: 24V
Configuración en habitaciones múltiples (Habitación 1 y 2)
Sugerencias:
- Utilizar cableado etiquetado para evitar errores
- Verificar voltaje antes de energizar
- No mezclar líneas de datos con alimentación
- Mantener topología ordenada para futuras expansiones
Estandarización de Equipos:
Mantener mismo calibre de cable en toda la instalación
Equipos Compatibles:
JNS-PSM, JNS-4CS, JNS-70MN
No Compatibles:
Equipos de otras series COMMAX no JNS
