- Ubiquiti | Redes Inalámbricas | airMAX | Guía de Configuración | Uso de la herramienta de Alineación para Enlaces Inalámbricos

cintilla bdc ubiquiti.png

Marca: Ubiquiti
Tecnología: Redes Inalámbricas
Subtecnología: airMAX / UISP
Tipo de artículo: Guía de Configuración
Nivel técnico: Básico - Intermedio
Tiempo estimado: 10–15 minutos
Autor: TVC Ingeniería
TVC Componentes: Radios Ubiquiti AirMAX - UISP, antenas direccionales,antenas sectoriales,interfaz airOS,
Tags: Ubiquiti, airMAX, alineación, enlaces inalámbricos, RSSI, señal

Posibles Fallos:

Baja calidad de enlace (CCQ bajo)
Señal débil o inestable
Pérdida de paquetes
Baja velocidad de transmisión
Desconexiones frecuentes

Causas Probables:

Mala alineación de antenas
Obstáculos en la línea de vista (LOS)
Interferencia RF
Distancia mal calculada
Configuración incorrecta del equipo

Paso a paso de solución:

1. Acceder al equipo vía navegador (IP del radio).
2. Iniciar sesión en AirOS.
3. Ir a la sección:
  - Tools (Herramientas) → Align Antenna (Alinear antena)
4. Activar la herramienta de alineación.
5. Observar indicadores:
  - RSSI
  - Señal en dBm
  - Indicador sonoro (beep)
6. Ajustar físicamente la antena:
  - Movimiento horizontal
  - Movimiento vertical
7. Buscar el punto donde:
  - El valor RSSI sea más cercano a 0 (ej. -50 es mejor que -70)
  - El sonido sea más continuo (mejor señal)
8. Fijar la antena en la mejor posición.
9. Guardar configuración si aplica.

Referencias visuales:

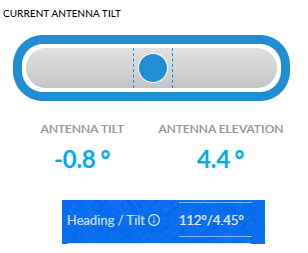

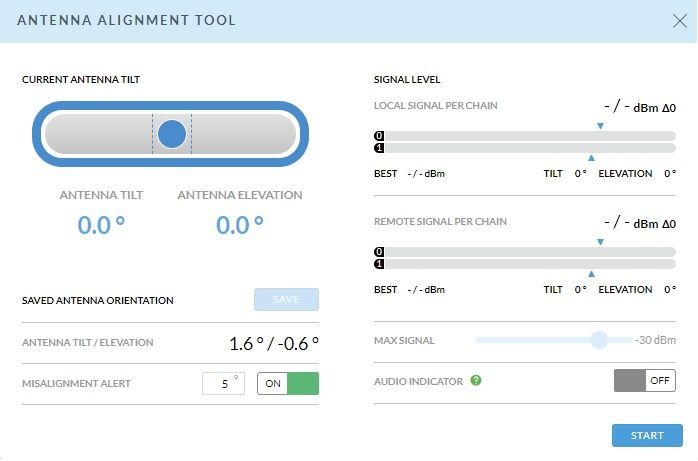

Interfaz airOS → sección Align Antenna
Indicadores de señal en tiempo real (gráfica y valores numéricos)

Video demostrativo del uso de la herramienta de alineación:

Liga al video: https://www.youtube.com/watch?v=UNaA5ew6rX0

(El enlace contiene el recurso visual y explicación práctica de alineación)

Sugerencias:

- Realizar la alineación con apoyo de otra persona.
- Realizar ajuste fino después de la instalación inicial.
- Alinear solo un lado del enlace a la vez para evitar confusión en la medición.
- Usar comunicación (radio/teléfono) durante el ajuste.
- Realizar movimientos muy pequeños al ajustar la antena.
- Esperar algunos segundos para que la señal se estabilice.
- Evitar obstáculos (árboles, edificios).
- Revisar espectro antes de instalar (AirView).
- Utilizar previamente herramientas de planificación como UISP Design Center para calcular el enlace.

Estandarización de Equipos:

Mantener firmware actualizado
Configuración homogénea en ambos extremos
Uso de canales limpios (menos saturados)
Esta práctica aplica para todos los radios Ubiquiti que operan bajo AirOS en enlaces punto a punto y punto multipunto.
