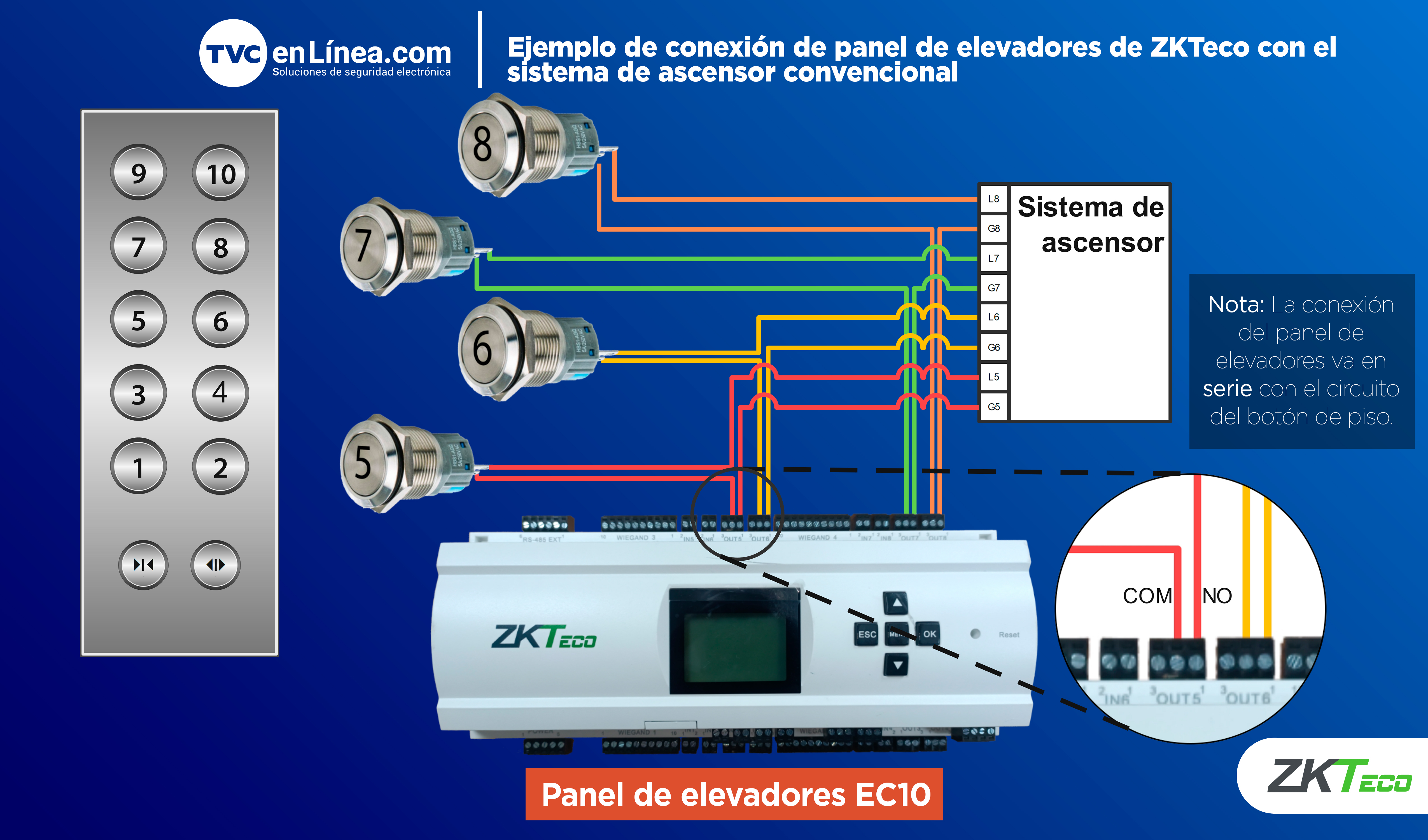

El siguiente diagrama muestra un ejemplo de la integración del panel de elevadores ZKTeco EC10 con la botonera de un ascensor convencional.
El EC10 se conecta al circuito de los botones de selección de piso mediante sus salidas de relevador (COM y NO), permitiendo habilitar o inhibir cada botón de acuerdo con los permisos asignados al usuario.
Después de una autenticación válida, únicamente los botones correspondientes a los pisos autorizados quedan habilitados temporalmente, permitiendo que el usuario seleccione desde la botonera el nivel al que desea dirigirse.
Esta integración mantiene intacta la lógica de operación del controlador original del ascensor, incorporando control de acceso a los diferentes niveles sin modificar su funcionamiento.
Aclaraciones importantes
¿Qué sucede después de autenticarse?
El funcionamiento del sistema puede resumirse de la siguiente manera:
- El usuario se autentica mediante huella, tarjeta o el método configurado.
- El EC10 valida los permisos asignados al usuario.
- El EC10 habilita temporalmente únicamente los botones de los pisos autorizados.
- El usuario presiona el botón del piso al que desea dirigirse.
- El controlador del ascensor recibe esa solicitud y realiza la operación normal del elevador.
La autenticación en el EC10 no envía automáticamente el elevador a un piso determinado. Su función consiste únicamente en habilitar los botones autorizados para que el usuario pueda seleccionar manualmente el nivel deseado.
¿Qué significa la conexión mostrada en el diagrama?
La conexión ilustrada no representa que los botones del elevador deban conectarse directamente al EC10 para ser controlados por él.
El EC10 se integra sobre el circuito de cada botón de piso, utilizando sus relevadores para habilitar o interrumpir la señal de esos botones según los permisos del usuario.
Cuando un piso está autorizado, el botón correspondiente funciona normalmente. Si el usuario no tiene autorización para un determinado nivel, el circuito permanece abierto y la pulsación de ese botón no genera una solicitud al controlador del ascensor.
¿Puedo conectar un botón de apertura al EC10?
No. Una duda frecuente es pensar que el EC10 funciona igual que un panel convencional de control de acceso para puertas.
Aunque la tarjeta incorpora físicamente terminales identificadas como BUTTON, LOCK y otras entradas similares, estas no tienen funcionalidad para operar un botón de salida o controlar una puerta cuando el equipo trabaja como controlador de elevadores.
En otras palabras, conectar un pulsador de salida a estos terminales no habilitará la selección de pisos ni realizará una apertura, ya que el EC10 no utiliza esa lógica de funcionamiento.
