¿Cuál es la longitud máxima del cable que se puede utilizar para conectar la cámara a un conmutador PoE?

Marca: Vivotek
Tecnología: Redes
Subtecnología: PoE (Power over Ethernet)
Tipo de artículo: Guía técnica
Nivel técnico: Básico
Tiempo estimado: 5 minutos
Autor: TVC Ingeniería
Componentes: Cable UTP, Cámara IP, Switch PoE, Conectores RJ45
Tags: PoE, cableado estructurado, distancia máxima, Ethernet, cámaras IP

Posibles Fallos:

Pérdida de señal de video
Cámara sin alimentación
Intermitencia en la conexión
Baja calidad de transmisión

Causas Probables:

Exceso en la longitud del cable (más de 100 metros)
Uso de cable de baja calidad
Mala instalación o ponchado incorrecto
Interferencias eléctricas
Switch PoE insuficiente

Paso a paso de solución:

Verificar que la longitud del cable no exceda los 100 metros (estándar Ethernet).
Utilizar cable UTP categoría 5e o superior (recomendado Cat6).
Revisar que los conectores RJ45 estén correctamente ponchados.
Evitar empalmes innecesarios en el cableado.
Si se requiere mayor distancia:
- Instalar un switch intermedio
- Usar extensores PoE
- Considerar fibra óptica para largas distancias
Validar que el switch PoE tenga suficiente potencia para alimentar la cámara.

Referencias visuales:

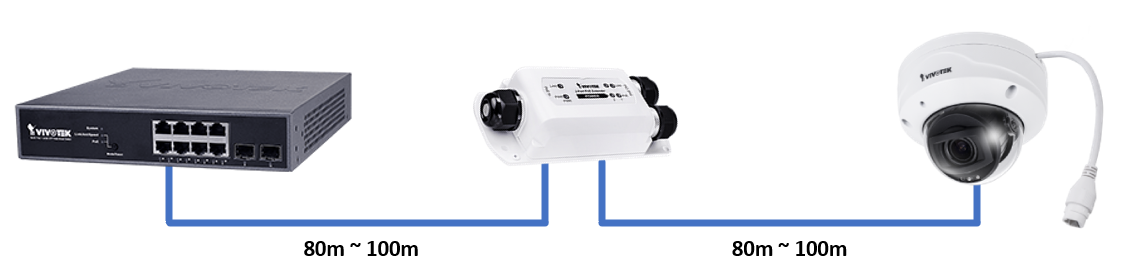

Inyector PoE:

Nodo extensor-conmutador:

Video:
No disponible.

Sugerencias:

Mantener siempre el cableado dentro del estándar de 100 metros para evitar fallas.
Para proyectos grandes, diseñar la red considerando puntos intermedios.
Utilizar canalización adecuada para proteger el cableado.

Estandarización de Equipos:

Uso de cable Cat5e mínimo, preferentemente Cat6
Switches PoE certificados IEEE 802.3af/at
Instalación bajo norma TIA/EIA-568

Equipos Compatibles:

Cámaras IP PoE
Switches PoE estándar
NVR con puertos PoE

No Compatibles:

Cableado fuera de norma o de baja calidad
Dispositivos que excedan la potencia PoE del switch

#Enlaces utiles

Artículo relacionado: https://foro.tvc.mx/docs/cuál-es-la-longitud-máxima-del-cable-que-se-puede-utilizar-para-conectar-la-cámara-a-un-conmutador-poe

Contenido (Más detalles)

La longitud máxima recomendada para un cable Ethernet en aplicaciones PoE es de 100 metros, conforme al estándar IEEE 802.3. Este límite incluye tanto transmisión de datos como suministro eléctrico.

Superar esta distancia puede provocar caída de voltaje, pérdida de paquetes y fallas en la operación de la cámara.

Para distancias mayores, se recomienda implementar soluciones como switches intermedios, extensores PoE o migrar a fibra óptica.

¿Cuál es la longitud máxima del cable que se puede utilizar para conectar la cámara a un conmutador PoE?

La mayoría de los conmutadores pueden proporcionar energía constante a través de PoE en un rango de 80 m a 100 m .

Si excede la longitud recomendada del cable Ethernet, puede producirse una pérdida de energía debido a la resistencia del cable, lo que podría impedir que llegue suficiente energía a la cámara.

Si necesita extender la longitud del cable Ethernet más allá de 100 metros (por ejemplo, si la cámara necesita instalarse en una ubicación que requiere más de 100 metros de cable), utilice un inyector de energía o instale un nodo de conmutador PoE adicional para enviar datos a su conmutador principal.
